Проверка конденсатора мультиметром позволяет определить его работоспособность и основные параметры. Рассмотрим методику проверки различных типов конденсаторов.
Содержание
Необходимое оборудование
| Инструмент | Назначение |
| Цифровой мультиметр | С функцией измерения емкости |
| Аналоговый тестер | Для проверки сопротивления |
| Резистор | Для разряда конденсатора |
| Пинцет | Для работы с SMD компонентами |
Подготовка к проверке
1. Разрядка конденсатора
- Отключите питание устройства
- Замкните выводы отверткой с изолированной ручкой
- Для высоковольтных конденсаторов используйте резистор 10-20 кОм
- Убедитесь в отсутствии остаточного заряда

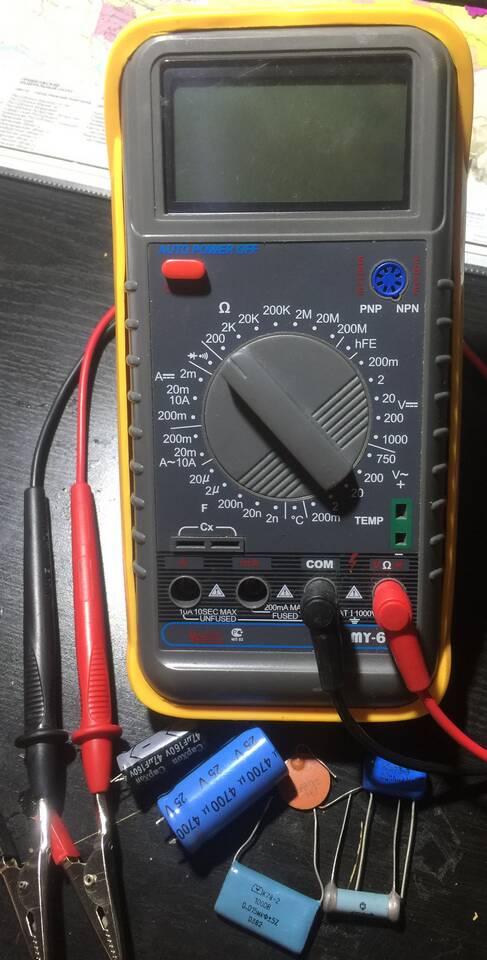

Проверка цифровым мультиметром
| Тип проверки | Порядок действий | Нормальные показания |
| Измерение емкости | Выбрать режим "F", подключить к выводам | ±20% от номинала |
| Проверка сопротивления | Режим "Ω", наблюдать за изменением | Плавный рост до "1" |
| Тест на пробой | Режим прозвонки | Нет короткого замыкания |
2. Проверка электролитических конденсаторов
- Установите мультиметр в режим измерения емкости
- Подключите щупы с соблюдением полярности
- Сравните показания с номиналом на корпусе
- Проверьте ESR (для специализированных тестеров)
Проверка аналоговым тестером
- Установите переключатель в положение "Ω"
- Выберите диапазон 1-10 кОм
- Подключите щупы к выводам конденсатора
- Наблюдайте за движением стрелки
Интерпретация результатов
- Стрелка отклоняется и возвращается - конденсатор исправен
- Стрелка не двигается - обрыв
- Стрелка замирает на значении - пробой
- Медленный возврат - повышенный ток утечки
Особенности проверки SMD конденсаторов
- Используйте тонкие щупы или пинцет
- Для точности выпаяйте компонент из платы
- Проверяйте на ровной непроводящей поверхности
- Учитывайте малую емкость (единицы-сотни пФ)
Меры безопасности
- Не проверяйте заряженные конденсаторы
- Используйте изолированные инструменты
- Избегайте коротких замыканий выводов
- Работайте с высоковольтными элементами в защитных перчатках
Правильная проверка конденсатора мультиметром позволяет точно диагностировать его состояние и избежать ошибок при ремонте электронной аппаратуры.
