Монтаж сплит-системы требует тщательной подготовки и соблюдения технических норм. Правильная установка обеспечит эффективную работу и долгий срок службы оборудования.
Содержание
Подготовка к установке сплит-системы
Необходимые инструменты и материалы
- Перфоратор с алмазной коронкой
- Вакуумный насос
- Манометрический коллектор
- Труборез и вальцовочный набор
- Медные трубы соответствующего диаметра
- Теплоизоляция для фреоновых трубок
- Кронштейны для наружного блока
Пошаговая инструкция по установке
1. Монтаж внутреннего блока
- Выберите место на стене с учетом расстояния до потолка (не менее 15 см)
- Разметьте положение монтажной пластины
- Просверлите отверстия и закрепите пластину
- Проделайте отверстие в стене для коммуникаций (диаметр 50-80 мм)
2. Установка наружного блока
| Этап | Описание |
| 1 | Закрепите кронштейны на стене анкерами |
| 2 | Установите блок на кронштейны |
| 3 | Обеспечьте зазоры для вентиляции (не менее 10 см) |
| 4 | Закрепите блок болтами |
Подключение коммуникаций
1. Прокладка фреоновых трубок
- Отрежьте медные трубки нужной длины с запасом 30 см
- Обработайте края труборезом и развальцуйте
- Наденьте теплоизоляцию
- Подключите к блокам и затяните гайки
2. Электрическое подключение
- Проложите кабель питания между блоками

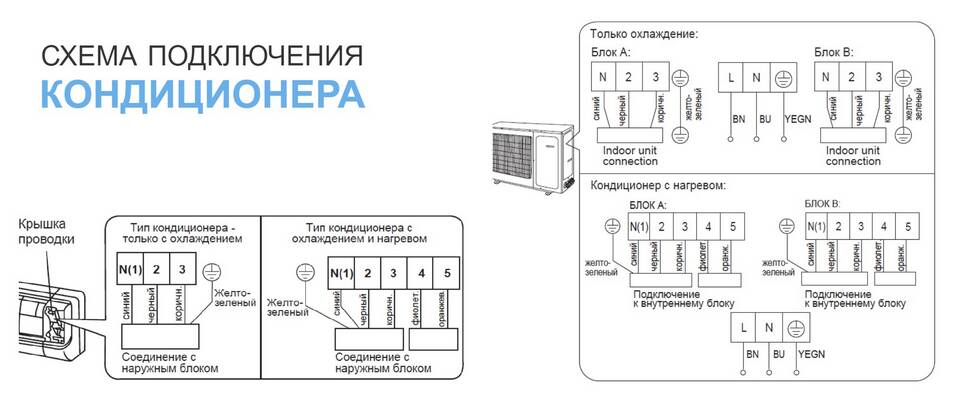

- Подключите к клеммной колодке по схеме
- Закрепите соединения пластиковыми хомутами
Вакуумирование системы
- Подключите манометрический коллектор
- Запустите вакуумный насос на 15-20 минут
- Закройте вентили и отключите насос
- Проверьте систему на утечки мыльным раствором
Технические требования
| Параметр | Значение |
| Максимальная длина трассы | 15-25 м (зависит от модели) |
| Перепад высот между блоками | Не более 5-10 м |
| Уклон дренажной трубки | 3-5° для естественного стока |
Проверка работоспособности
- Включите систему в тестовом режиме
- Проверьте температуру на выходе
- Убедитесь в отсутствии вибраций и посторонних шумов
- Контролируйте давление в системе
Важные рекомендации
- Не устанавливайте наружный блок на солнечной стороне
- Избегайте резких изгибов фреоновых трубок
- Используйте только медные трубы для хладагента
- Обеспечьте свободный доступ к блокам для обслуживания
Заключение
Установка сплит-системы требует профессионального подхода и специального оборудования. При отсутствии опыта лучше обратиться к сертифицированным специалистам, чтобы гарантировать правильную работу системы и избежать повреждения дорогостоящего оборудования.
